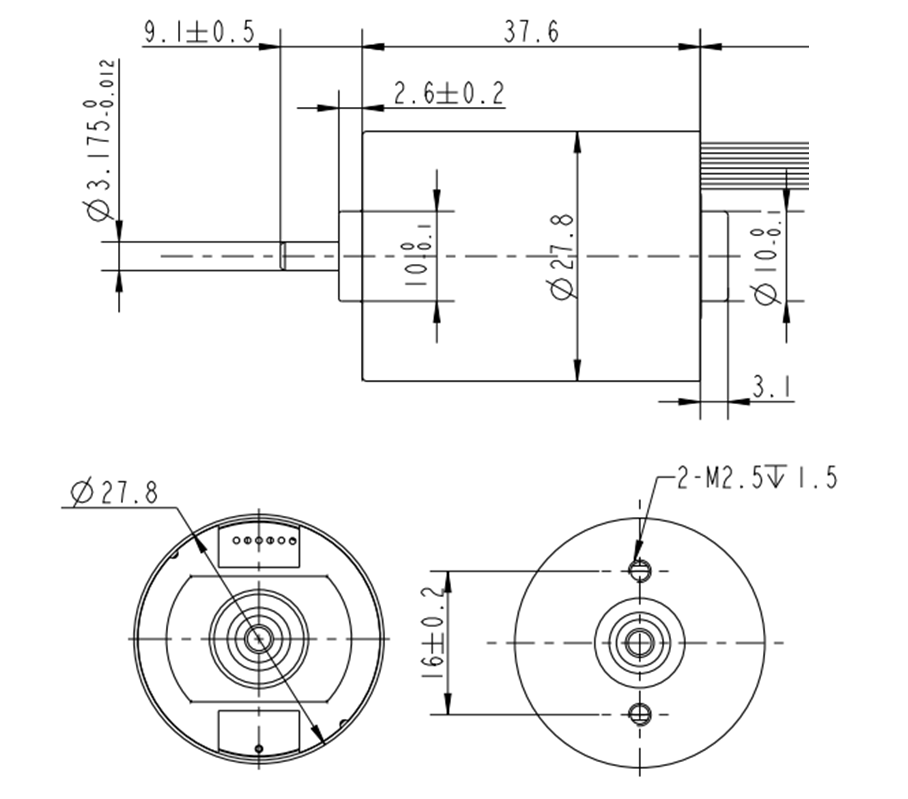

外形尺寸
资料下载
联系合作特点：
1）输入电压10VDC～28VDC，宽电压输入
2）采用PWM调速模式
3）具备转速反馈、正反转、刹车等功能
4）具有欠压、过流、堵转等保护功能
5）超高性价比，经济高效
6）可接受定制化典型应用:
广泛应用于各种中小型自动化设备和仪器，例如：电子加工设备、3C非标自动化设备、锁螺丝机、剥线机、绕线机、端子机、激光机、打标机、喷绘机、中小型雕刻机、自动抓取设备、专用数控机床、包装设备和机器人等。调速模式控制：
外部PWM调速：PWM与GND之间可以施加幅值为5V，频率为20KHz的脉宽数字信号（PWM） 进行调速，电机转速受其占空比线性调节。
控制端口：
引脚号 | 信号 | 功能 | 说明 |
1 | PWM | 调速信号 | PWM调速： 0~5%全速 5~95%线性调速 95~100%停止 |
2 | PG | 转速信号 | TTL-5V电平，1脉冲/1对极/转 |
3 | F/R | 方向信号 | 悬空或接高电平CW(4V~5V) 接低电平CCW(0V~0.5V) |
4 | BK | 刹车信号 | 悬空或接高电平无效(4V~5V) 接低电平刹车有效(0V~0.5V) |
电源端口：
引脚号 | 信号 | 功能说明 |
1 | VDD | 电源输入正端，输入电压10V~28Vdc |
2 | GND | 电源输入负端 |
| 2D | 231.66 KB |
|
| 3D | 492.07 KB |
|
| FL28CBL-IE3一体式无刷电机使用说明书 | 558.2 KB |
|
