FE14-40
产品中心 编码器

FE14-40

富兴FE14-40系列两通道高性能光电编码器,典型应用包刮打印机、绘图仪、伺服电机、工厂自动化等,但不推荐用于生命安全相关的应用,如刹车系统等应用。
选件:
  • FE14-40

    编码器

  • FE14-40

    齿轮箱

  • FE14-40

    接插件

  • FE14-40

    刹车

参数概览:









适配

电机

电机规格

适配42,57及以上机座号(步进/无刷/伺服电机)

电机轴径

适配轴径3mm,4mm,5mm,6mm,6.35mm,8mm

存储温度

-40℃~85

推荐工作环境

场合

无腐蚀性,易燃,易爆,导电性气体,液体和粉尘

工作温度范围

-40℃~80

湿度

不高于85% RH















电气

参数

供电电压

5VDC±0.5V

消耗电流

≤60mA

信号输出

单端

5V,GND,A,B,Z

差分

5V,GND,A+/A-,B+/B-,Z+/Z-

输出电平方式

TTL电平

索引信号宽度

1/4T / 1T(3/4T5/4T)

 (根据输出线数而定)

差分输出电压

高电平输出电压(VoH)3.4V

低电平输出电压(VoL)0.4V

差分信号输出格式

线驱动26C31

可选分辨率(单位:线)

十进制: 100,200,360,400,500,1000,2000,2500

二进制: 256,512,1024,2048

占空比

50% ±10%

相位差

 90°±10°

响应频率

500KHz        注意:信号频率 = (转速(Rpm)×线数)/60


波形图:

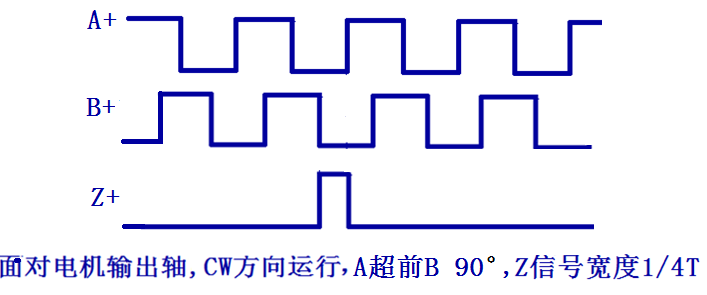

三通道单端信号输出

三通道单端信号输出

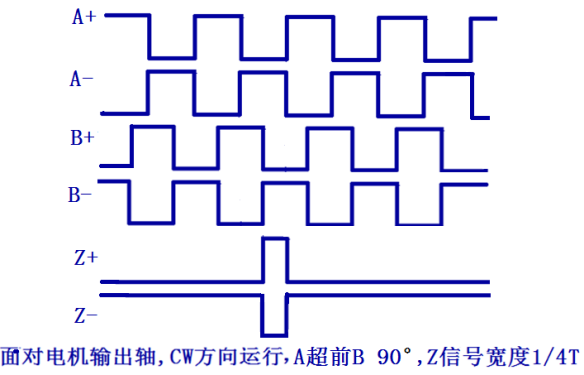

三通道差分信号输出

三通道差分信号输出

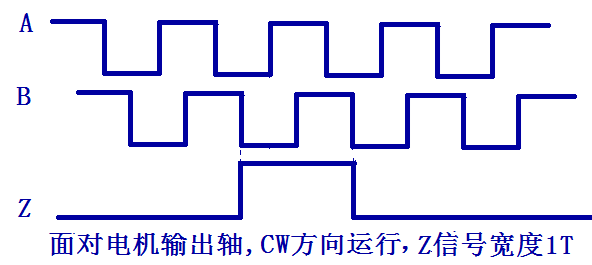

三通道单端信号输出,Z信号宽度1T(3/4T5/4T)

三通道单端信号输出,Z信号宽度

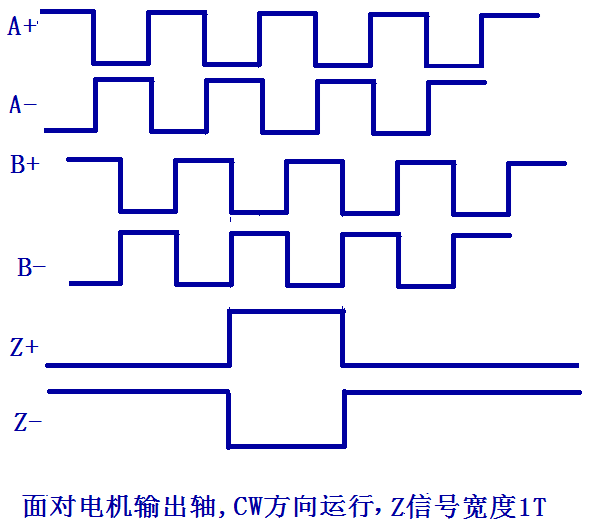

三通道差分信号输出,Z信号宽度1T(3/4T~5/4T)

4

★特别注意:当编码器输出线数≥2000线时,Z信号宽度为1T(3/4T5/4T)

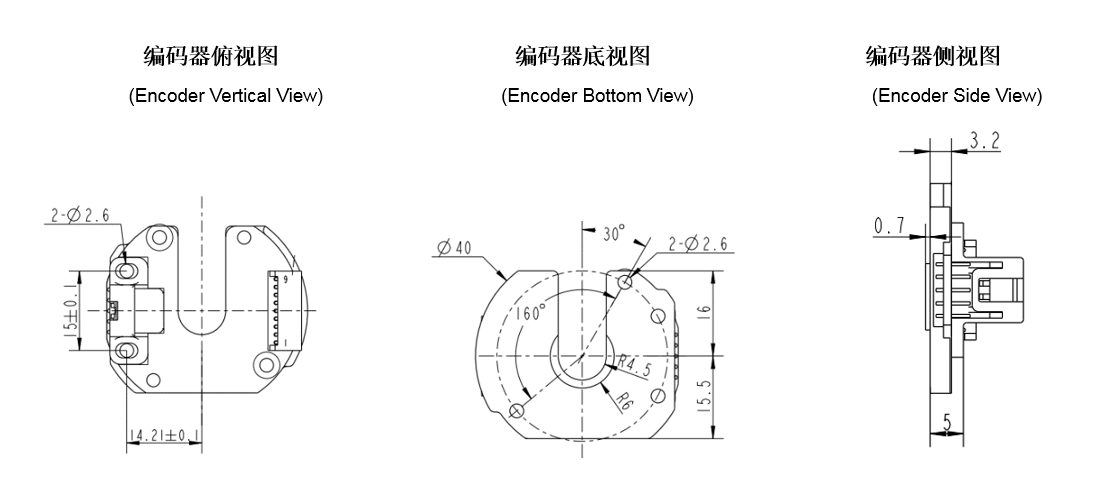

电机尺寸

1697180498366

资料下载
FE14-40系列 三通道性价比版光电编码器 220.4 KB
