联系合作特性概要（General specification）
项目（Item） | 说明（Specifications） |
步距角（Step Angle） | 0.72° |
步距角精度（Step Angle Accuracy） | ±5% (整步无负载，full step, no load) |
径向间隙（ Radial Play） | 0.02mm@400 g |
轴向间隙（ Axial Play） | 0.08mm@400 g |
最大径向负载（Max. radial force） | 28N 距法兰5mm (5mm from the flange) |
最大轴向负载（Max. axial force） | 7N |
介电强度（Dielectric Strength） | 600VAC / 1S |
绝缘电阻（Insulation Resistance） | 100MΩ ,500VDC |
环境温度（Ambient Temperature） | -20℃~+50℃ |
绝缘等级（Insulation Class） | Class B |
电性能（Electrical specifications）
型号（Model No.） | Current /Phase 每相 电流 | Resistance /Phase 每相 电阻 | Inductance /Phase 每相 电感 | Holding Torque 保持 转矩 | Detent Torque 定位 转矩 | # of Leads 引出线数 | Rotor Inertia 转动惯量 | Weight 重量 | Length 机身 长度 |
Single shaft（单出轴） | A | Ω | mH | N.m | N.m | # | g-cm2 | kg | mm |
FL285P51-1205AF | 1.2 | 1.0 | 0.48 | 0.091 | 0.008 | 5 | 18 | 0.2 | 52±1 |

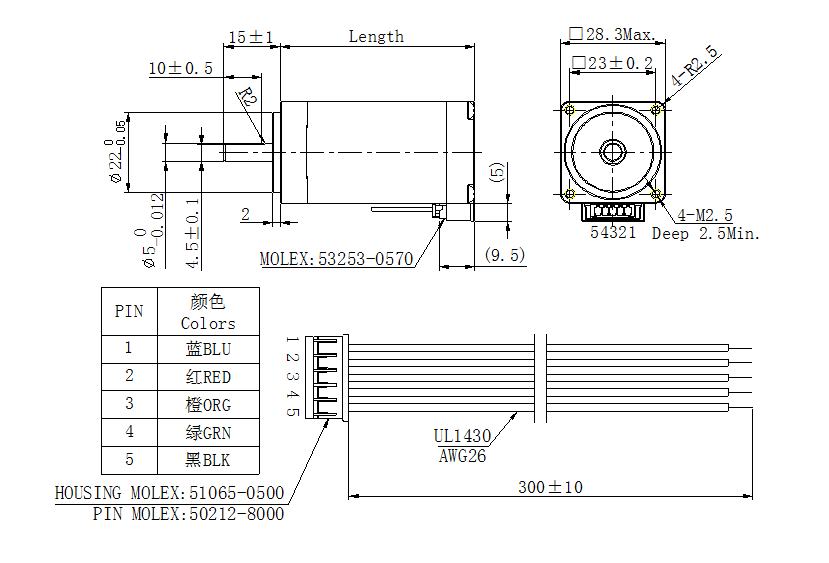

机械尺寸（Dimension）

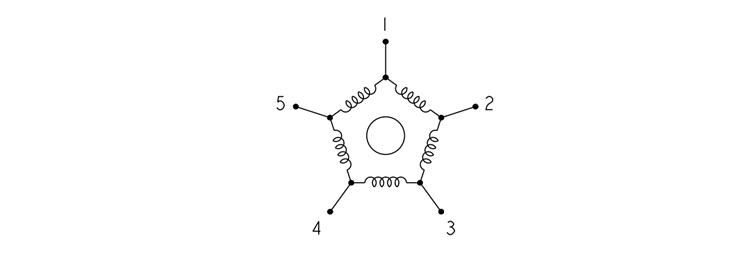

接线图（Wiring Diagram）

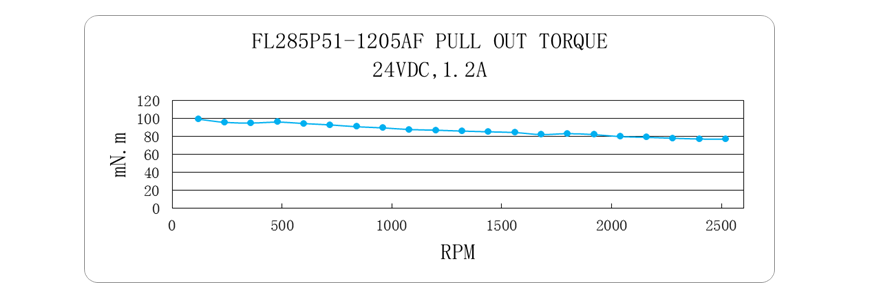

矩频曲线（Pull out torque curve）
