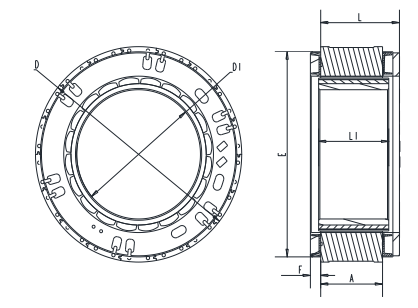

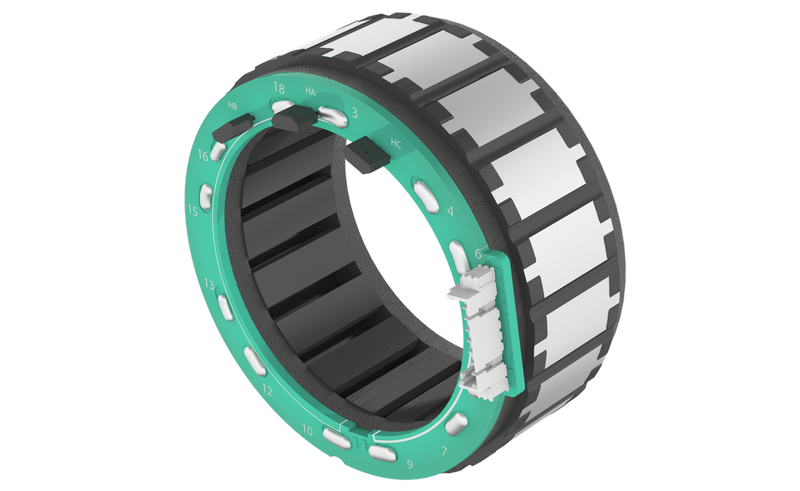

定子外径D

50mm

50mm

±0.031(js9)

定子长度L

20mm

26mm

±1

转子内径D1

30mm

30mm

(+0.033/0)H8

转子长度L1

16mm

22mm

±0.2

灌胶面外圆E

47.6mm

47.6mm

±0.2

灌胶面高度F

2.5mm

2.5mm

±0.3

定子铁芯高度A

8.6mm

15mm

+0.2/-0.3

霍尔分布角度

 ( Hall Effect Angle )

120度电角度 (   Electrical Angle of 120 degree)

介电强度

( Dielectric Strength )

1000VAC/1S.2mA

绝缘电阻

 ( Insulation Resistance )

100MΩ, 500VDC

环境温度

( Ambient Temperature )

-20°C   ~   +50°C

绝缘等级

(Insulation Class)

Class B

PIN1

Connector for   Hall is optional

Type:   SM07B-GHS-TB

热敏NTC2

PIN2

热敏NTC2

PIN3

霍尔电源负 (   GND )

PIN4

霍尔 U (   Hu )

PIN5

霍尔 U (   Hv )

PIN6

霍尔 W (   Hw )

PIN7

霍尔电源正  ( Vcc )

黄色  ( Yellow )

UL1332   AWG22

U相 (   Phase U )

红色  ( Red )

V相 (   Phase V )

黑色  ( Black)

W相 (   Phase W )

极数  ( Number   of poles )

20

20

相数  ( Number   of phases )

3

3

额定电压 ( Rated    voltage )

VDC

48

48

额定转矩 ( Rated torque)

N.m

0.3

0.5

额定电流(Rated current)

A

3.6

4.8

额定速度 ( Rated speed )

RPM

5000

3500

额定功率 ( Rated power )

W

157

183

最大转速(Maximum speed)

RPM

6200

4800

峰值转矩 ( Peak torque )

N.m

0.96

1.5

峰值电流 ( Peak current )

A

11.6

14.5

线电阻 ( Line to line resistance )

ohms@20℃

0.93

0.77

线电感 ( Line to line inductance )

mH

0.45

0.38

转矩常数 ( Torque constant )

Nm/A

0.089

0.117

反电势 ( Back EMF )

Vrms/KRPM

5.4

7.1

重量 ( Weight )

g

96

147

电气时间常数(Electrical time constant)

ms

0.48

0.49
