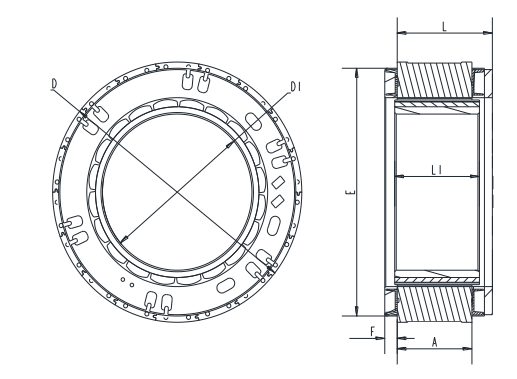

定子外径D

69mm

69mm

±0.037( js9)

定子长度L

15.1mm

23.5mm

±1

转子内径D1

42mm

42mm

+0.039/0(H8)

转子长度L1

12mm

21mm

±0.2

灌胶面外圆E

66mm

66mm

±0.2

灌胶面高度F

3.5mm

3.5mm

±0.3

定子铁芯高度A

10mm

18.9mm

/

介电强度

( Dielectric   Strength )

1000VAC/1S

绝缘电阻

 ( Insulation Resistance )

100MΩ, 500VDC

环境温度

( Ambient   Temperature )

-20°C   ~     +50°C

绝缘等级

(Insulation   Class)

Class B

白色 (WHT)

UL1332

AWG26

NTC

白色 (WHT)

NTC

黄色  ( Yellow )

UL1332

AWG20

AWG18

U相 (   Phase U )

红色  ( Red )

V相 (   Phase V )

黑色  ( Black)

W相 (   Phase W )

极数  ( Number of poles )

20

20

相数  ( Number of phases )

3

3

额定电压 (   Rated  voltage )

VDC

48

48

额定转矩 (   Rated torque)

N.m

0.55

1.0

额定电流(Rated current)

A

5.1

9.0

额定速度 (   Rated speed )

RPM

3650

3500

额定功率 (   Rated power )

W

210

366

最大转速(Maximum speed)

RPM

4750

4500

峰值转矩 (   Peak torque )

N.m

1.65

3.0

峰值电流 (   Peak current )

A

15.5

27

线电阻 (   Line to line resistance )

ohms@20℃

0.355

0.19

线电感 (   Line to line inductance )

mH

0.33

0.18

转矩常数 (   Torque constant )

Nm/A

0.118

0.12

反电势 (   Back EMF )

Vrms/KRPM

7.14

7.2

重量 (   Weight )

g

189

296

电气时间常数(Electrical   time constant)

ms

0.93

0.95
