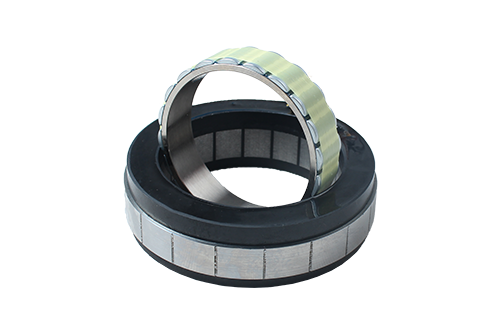

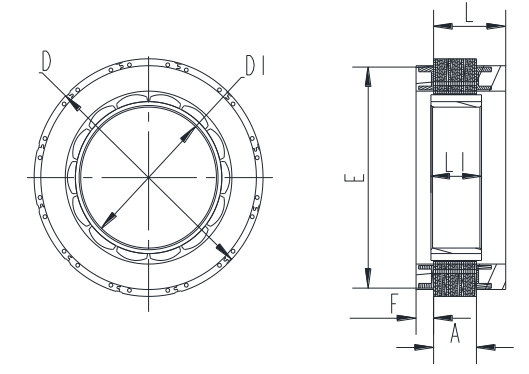

定子外径D

43mm

+0/-0.05

定子长度L

13.5mm

±1

转子内径D1

25.5mm

+0.03

转子长度L1

9.5mm

±0.2

灌胶面外圆E

40.5mm

/

灌胶面高度F

3.3mm

MAX

定子铁芯高度A

8.0mm

/

介电强度

( Dielectric Strength )

600VAC/1S.2mA

绝缘电阻

 ( Insulation Resistance )

100MΩ, 500VDC

环境温度

( Ambient Temperature )

-20°C   ~   +50°C

绝缘等级

(Insulation Class)

Class B

白色 (WHT)

UL1332

AWG26

NTC

白色 (WHT)

NTC

黄色  ( Yellow )

UL1332

AWG24

U相 (   Phase U )

红色  ( Red )

V相 (   Phase V )

黑色  ( Black)

W相 (   Phase W )

极数  ( Number   of poles )

14

相数  ( Number   of phases )

3

额定电压 ( Rated    voltage )

VDC

36

额定转矩 ( Rated torque)

N.m

0.15

额定电流(Rated current)

A

2.0

额定速度 ( Rated speed )

RPM

5000

额定功率 ( Rated power )

W

78.5

最大转速(Maximum speed)

RPM

7300

峰值转矩 ( Peak torque )

N.m

0.45

峰值电流 ( Peak current )

A

6.0

线电阻 ( Line to line resistance )

ohms@20℃

2.8

线电感 ( Line to line inductance )

mH

1.8

转矩常数 ( Torque constant )

Nm/A

0.077

反电势 ( Back EMF )

Vrms/KRPM

4.65

重量 ( Weight )

g

70

电气时间常数(Electrical time constant)

ms

0.64
