86STH-C

Product 2 phase stepper motor

Fuxing stepper motors provide high-performance two-phase and three-phase hybrid stepper motors with various sizes and output torques, single polarity or bipolar control, and single or dual axis. The products are divided into standard type, torque enhanced type, high protection type, etc., which can fully meet the various application needs of different users.

option:

Inquiry Contact

Parameter

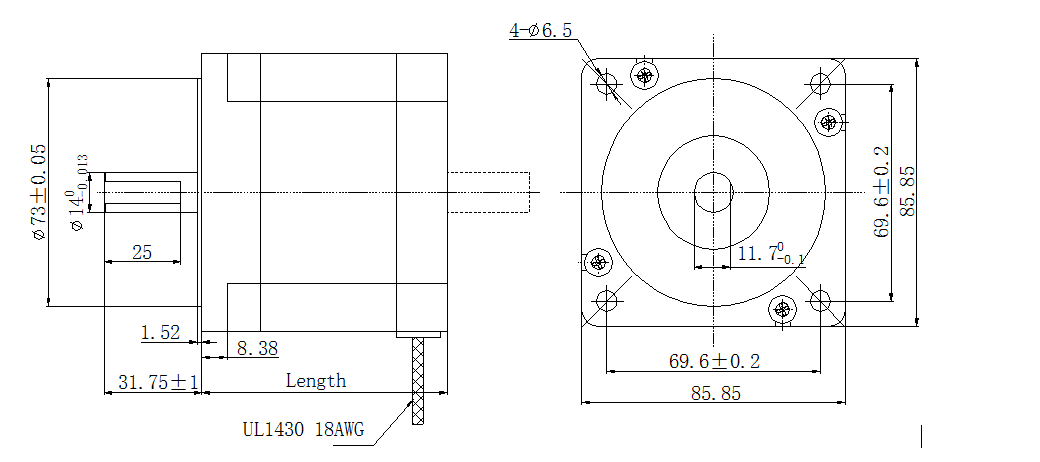

Overall Dimensions
Download
Cooperation

1、特性概要（General specification）

项目（Item）	说明（Specifications）
步距角（Step Angle）	1.8°
步距角精度（Step Angle Accuracy）	±5% (整步无负载，full step, no load)
径向间隙（ Radial Play）	0.02mm@450 g
轴向间隙（ Axial Play）	0.08mm@450 g
最大径向负载（Max. radial force）	130N 距法兰20mm (20mm from the flange)
最大轴向负载（Max. axial force）	36N
介电强度（Dielectric Strength）	1200VAC / 1s
绝缘电阻（Insulation Resistance）	100MΩ ,500VDC
环境温度（Ambient Temperature）	-20^。C~+50^。C
绝缘等级（Insulation Class）	Class B

2、电性能（Electrical specifications）

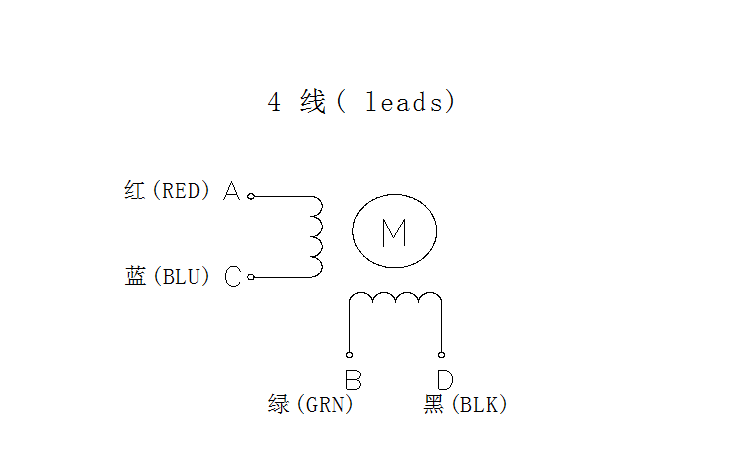

型号（Model No.）	Current /Phase 每相电流	Resistance /Phase 每相电阻	Inductance /Phase 每相电感	Holding Torque 保持转矩	Detent Torque 定位转矩	# of Leads 引出线数	Rotor Inertia 转动惯量	Weight 重量	Length 机身长度
Single shaft （单出轴）	A	Ω	mH	N.m	N.m	#	g-cm²	kg	mm

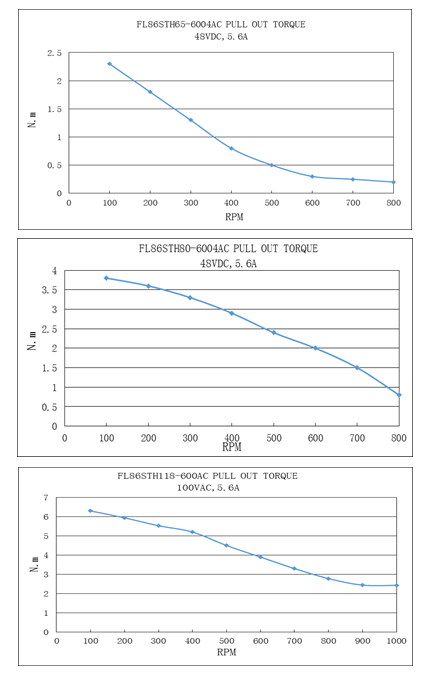

FL86STH65-6004AC	6	0.29	1.77	3.5	0.08	4	1000	1.7	63
FL86STH80-6004AC	6	0.39	3	4.5	0.12	4	1400	2.3	75
FL86STH118-6004AC	6	0.55	6	8.5	0.24	4	2700	3.8	112

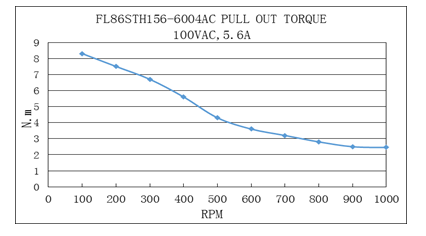

FL86STH156-6004AC	6	0.73	8.68	12	0.36	4	4000	5.3	150
