特点：

1、采用32位电机控制专用DSP芯片和优化的开环矢量控制技术

2、输入电压16VDC～30VDC，推荐工作电压24V

3、连续输出峰值电流最大值2.5A

4、脉冲信号电平仅支持5V，差分输入，共阴接法

5、控制指令最大脉冲频率为500KHz

6、具有过压、欠压、过流、过温等保护功能

7、内置微细分技术

8、静止时电流自动减半

9、运行平稳，电机噪音小

典型应用：

广泛应用于各种中小型自动化设备和仪器，例如：电子加工设备、3C非标自动化设备、锁螺丝机、剥线机、绕线机、端子机、激光机、打标机、喷绘机、中小型雕刻机、自动抓取设备、专用数控机床、包装设备和机器人等。

产品概述：

采用32位ARM数字处理技术，内置微细分和中频振动抑制技术，有效提升电机运行平稳性、减小发热等。细分和电流可通过拨码设置，接口定义简单，致力于为客户提供高性价比的一体机控制解决方案。

 拨码设置：

采用6位拨码开关设定最小电流和细分数，详细描述如下：

SW5、SW6设置驱动器最小电流

细分拨码SW2、SW3、SW4：如下图拨码细分表，客户可通过拨码设置所需的细分。

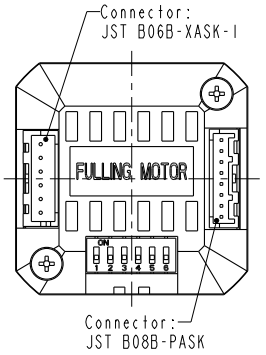

控制端口（JST B08B-PASK  8引脚）

注意：远离拨码开关的引脚为1脚，接近开关的引脚为8脚

电源端口 （JST B06B-XASK  6引脚）
