FE11-50
产品中心 编码器

FE11-50

富兴FE11-50系列两通道高性能光电编码器,典型应用包刮打印机、绘图仪、伺服电机、工厂自动化等,但不推荐用于生命安全相关的应用,如刹车系统等应用。
选件:
  • FE11-50

    编码器

  • FE11-50

    齿轮箱

  • FE11-50

    接插件

  • FE11-50

    刹车

参数概览:

适配电机电机规格 适配57,60,70,80,86及以上机座号(步进/无刷/伺服电机)
电机轴径 适配轴径3mm,4mm,5mm,6mm,6.35mm,8mm
存储温度-40℃~85℃
推荐工作环境场合无腐蚀性,易燃,易爆,导电性气体,液体和粉尘
工作温度-40℃~80℃
湿度不高于85% RH
电气参数供电电压 5VDC±0.5V
消耗电流 ≤21mA
信号输出单端5V,GND,A,B
差分5V,GND,A+/A-,B+/B-
输出电平方式 TTL电平
差分输出电压高电平输出电压≥3.4V
低电平输出电压 ≤0.4V
差分信号输出格式 线驱动26C31
可选分辨率(单位:线/PPR)十进制:100,200,360,400,500,1000,2000,2500
二进制:256,512,1024
占空比50% ±10%
相位差 90°±10°
响应频率≤440KHz      注意:信号频率 = (转速(Rpm)×线数)/60


波形图:

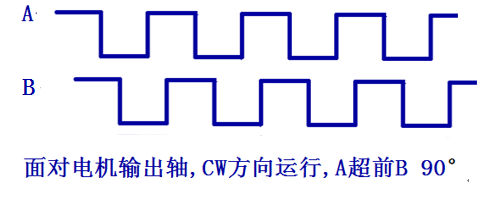

两通道单端信号输出

两通道单端信号输出

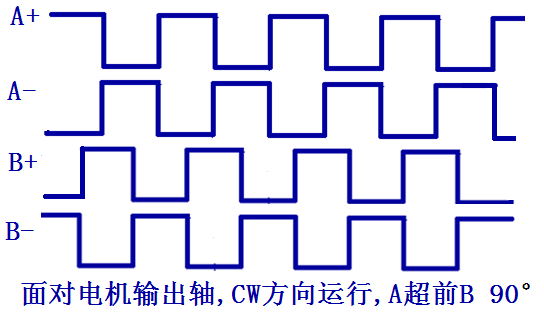

两通道差分信号输出

两通道差分信号输出

电机尺寸

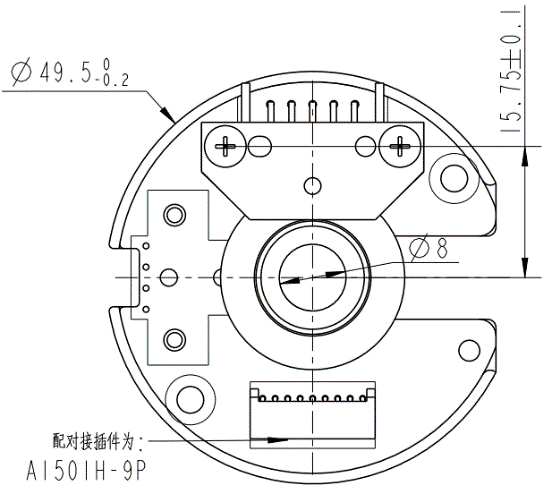

俯视图

俯视图

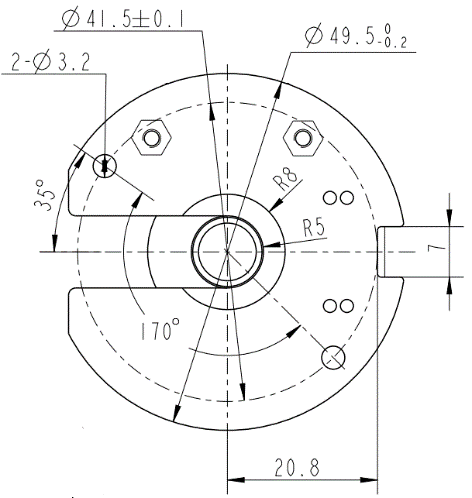

底视图

底视图

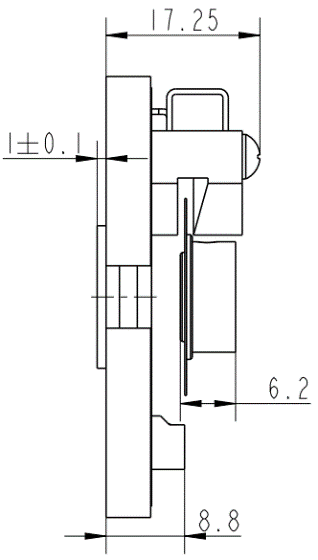

侧视图

侧视图

资料下载
FE11-50系列 两通道高性能光电编码器 231.22 KB
