Φ46系列永磁直线步进电机
产品中心 PM步进电机

Φ46系列永磁直线步进电机

富兴步进电机提供高性能的两相及三相混合式步进电机,有多种尺寸和输出扭矩,单极性或双极性控制以及单轴或双轴。产品分为标准型,力矩增强型,高防护型等,可以充分满足不同用户的各种应用需求。
选件:
  • Φ46系列永磁直线步进电机

    编码器

  • Φ46系列永磁直线步进电机

    齿轮箱

  • Φ46系列永磁直线步进电机

    接插件

  • Φ46系列永磁直线步进电机

    刹车

1、技术规格:

机座号(mm)

46

绕组类型

单\双极性

电机方式

贯通\外驱

步距角

7.5

工作电压

V

5

12

每相电流

mA

1000

410

每相电阻

Ω

5

29

每相电感

mH

9

52

步长

mm

0.0127

0.0254

0.0508

注:参数可以根据客户要求订制。可选丝杆直径① 6.35 ② 4.77(mm),可选导程① 0.6096、1.0、1.2192、1.27、2.4384、2.54、4.0、8.0......(mm);② 0.635、1.27、2.54、5.08、10.16 ......(mm)。步长=(步距角度/360)*导程(mm)

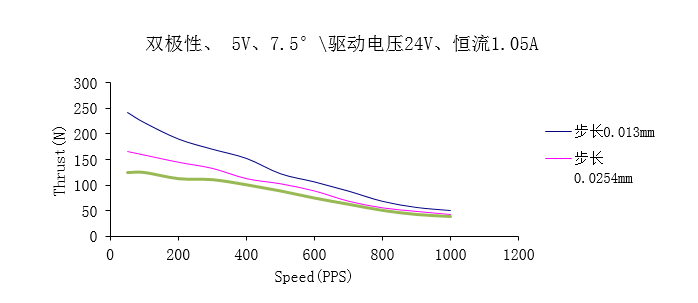

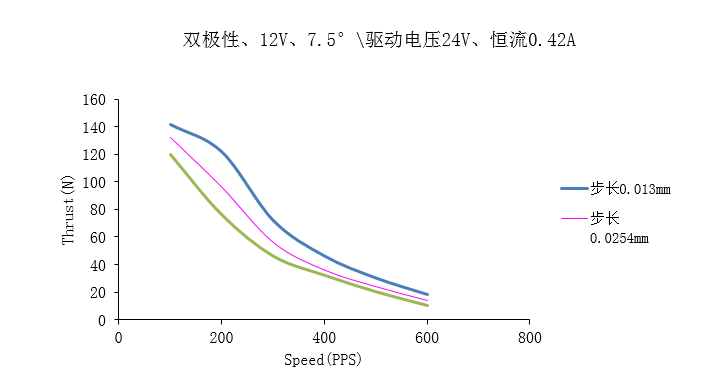

2、步进速度与推力曲线:

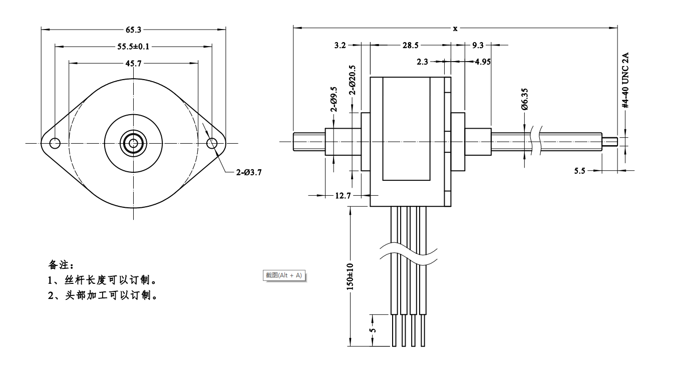

电机尺寸

1、贯通轴式image
