FL42SVA
产品中心 闭环无刷电机

FL42SVA

42mm闭环直流无刷电机,24VDC, 5000RPM
选件:
  • FL42SVA

    编码器

  • FL42SVA

    齿轮箱

  • FL42SVA

    接插件

  • FL42SVA

    刹车

一般技术特性 (General Technical Information)

特性(Characteristic)
参数(Parameter)

编码器类型(Encoder type)

1、光电编码器 Optical encoder

2、磁编码器 Magnetic encoder

3、旋转变压器Resolver

备注:多种分辨率可选,增量式、绝对值式可选。

Note: Multiple resolutions are available;Incremental and absolute values are available.

径向负载(Max radial force )

28N @ 20mm from the flange







环境条件

Environmental conditions

使用环境温度: -20℃~ +40℃;

Temperature: -20℃~ +40℃

使用环境湿度:≤90%RH(无凝露);

Relative humidity: ≤90%RH(No dewing)

安装环境:远离腐蚀、可燃性气体,油滴,灰尘,

海拔≤1000m(1000~4000m,降额使用);

Installation environment: Far away active gas,

Combustible gas, oil drop, ash.

altitude≤1000m(1000~4000m,Derating use);

存储环境:-20℃~ +60℃,≤85%RH(无凝露)。

Storage Condition: -20℃~ +60℃,≤85%RH(No dewing).

轴向负载(Max axial force )

10N

绝缘等级(Insulation Class)

Class B

防护等级(Protection level)

IP40



电机技术性能 (Motor Technical Specification)


单位(Unit)

FL42SVA01

FL42SVA02

FL42SVA03

FL42SVA04

额定电压(Rated voltage)

VDC

24

24

24

24

额定转速(Rated speed)

RPM

5000

5000

5000

5000

额定转矩(Rated torque)

N·m

0.0625

0.125

0.185

0.25

额定电流(Rated current)

A

2.1

4

6

8

空载转速(no load speed)

RPM

7600

7400

7300

7400

峰值转矩(Peak torque)

N·m

0.19

0.38

0.56

0.75

峰值电流(Peak current)

A

6.25

12

18

24

电阻(Line to line resistance)

Ω

1.15

0.5

0.28

0.25

电感(Line to line inductance)

mH

1.75

0.9

0.51

0.38

反电势系数(Back EMF)

V/Krpm

2.23

2.3

2.32

2.28

转矩系数(Torque constant)

Nm/A

0.03

0.031

0.031

0.031

极数(Number of poles)


8

8

8

8

编码器(Encoder)

CPR

1000

1000

1000

1000

转动惯量(Rotor inertia)

g.cm2

24

48

72

96

机身长度(Motor length) L

mm

61.3

81.3

101.3

121.3

重量(Weight)

Kg

0.3

0.45

0.65

0.8



接线说明 (Electric Connection)

序号No.

引出线颜色Lead Color

引出线型号Lead Gauge

功能Function

说明Description

1

红白色(Red/White)







Cable AWG26

GND

Signal Power negative

2

红色( Red)

VCC:+5VDC

Signal Power positive

3

蓝色(Blue)

EA-

Two-channel differential signal (Three-channel differential signal can be provided).

4

蓝黑色(Blue/Black)

EA+

5

黑色(Black)

EB-

6

黑白色(Black/White)

EB+

7

棕色(Brown)

霍尔HALL A


8

橙色(Orange)

霍尔HALL B


9

黄色(Yellow)

霍尔HALL C


1

黄色(Yellow)

Cable AWG18

U相(Phase U)


2

红色(Red)

V相(Phase V)


3

黑色(Black)

W相(Phase W)




该款电机可以根据客户需求定制。

The motor can be designed &manufactured with customized request.

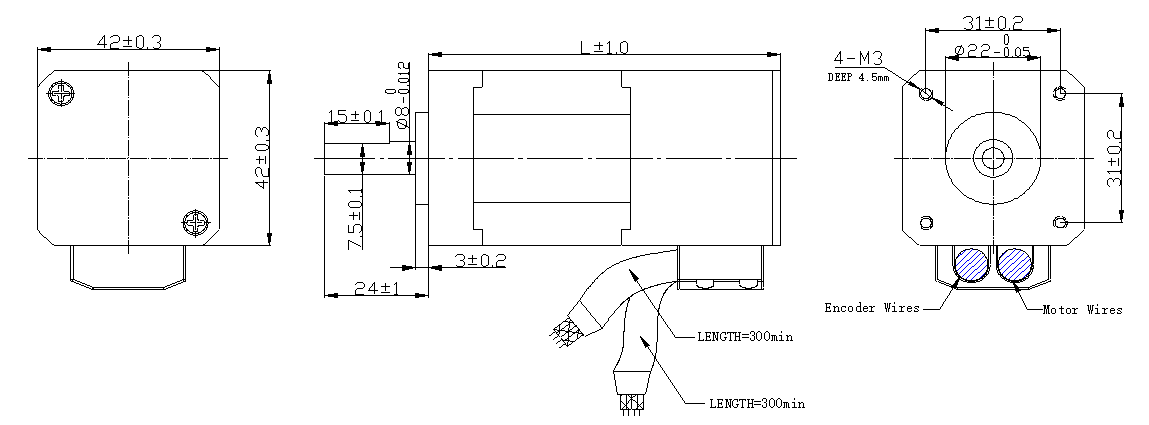

电机尺寸

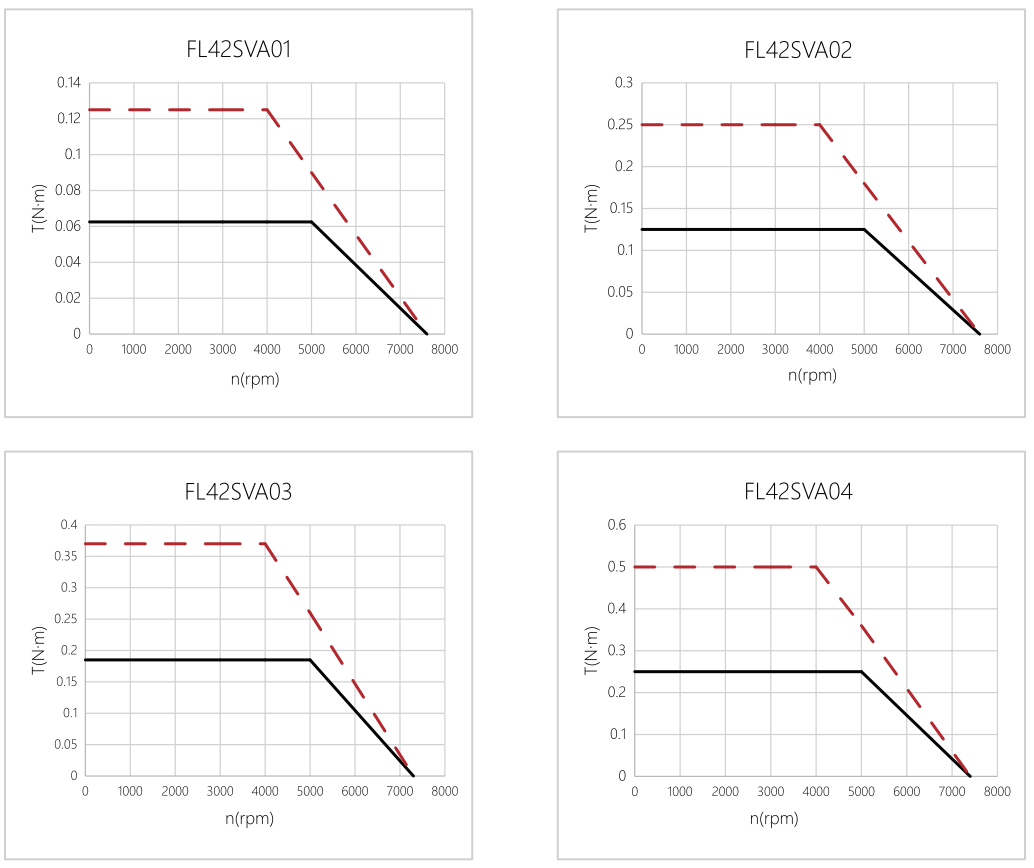

性能曲线 (Performance Curve)


资料下载
FL42SVA01 281.49 KB
FL42SVA02 281.19 KB
FL42SVA03 283.29 KB
FL42SVA04 283.47 KB
